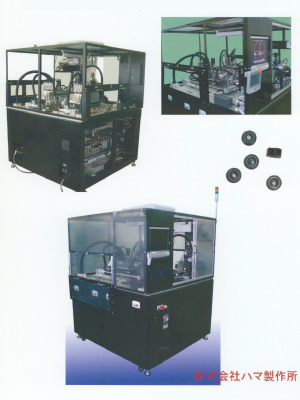

| 製品名：高速レンズ組立装置 |
| モデル：HM-5200 |
| 軸 数：14 |
| 軸移動範囲 |
| 組立(P＆P)1：3軸(X,Y,Z)直線 X軸 -170mm,Y軸 -90mm,Z -25mm |
| 組立(P＆P)2：3軸(X,Y,Z)直線 X軸 -180mm,Y軸 -85mm,Z -30mm |
| 組立搬送装置：2軸(X,O)直線、スカラータイプ X軸 -820mm |
| 完成組立装置：6軸(X2,Y1,Z3) |
| P＆Pユニット：Z軸 -100mm |
| 完成品搬送軸：X軸 200mm |
| UV塗布：Z軸 60mm |
| P＆P装置：X軸 -300mm |
| IR＆製品用：Z軸 -46mm |
| トレイテーブル3：Y軸 -300mm |
| 外形寸法：1570L×1550W×1930H(mm) |
| 重 量：720kgs |
| 温 度：0〜40℃ |
| 湿 度：20〜80％ |
| 必要供給圧力：0.3〜0.5MPa |
| 制御方式：PLC |
| 電 源：3相 AC200V 50/60HZ |
| 効 率：3kVA |
|
 |
|
