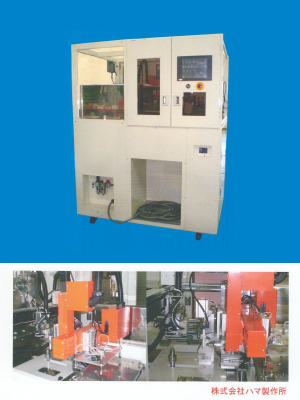

| 製品名：小型レンズ成形システム装置 |
| 機械寸法：1500W×1050L×2050mmL |
| 重量：1,000kgs |
| 安全装置：�“鷯鐵篁潺好ぅ奪繊´�安全カバー/センサー |
| 作業環境温度：0〜45℃の範囲 |
| 設計基準：JIS又はハマ社内規程に準じます。 |
| 型開閉方式：ACサーボモータ制御(電動式) |
| 型締め方式：直圧 最大型締力kN(tf)48(4.8) |
| タイバー間隔：mm 200×200(横×縦) |
| プラテン寸法：mm 294×294(横×縦) |
| デーライト：mm 270 |
| 最小金型厚さ：mm125 |
| 型開閉力定格/瞬時kN(tf)：1.5(0.15)/3.1(0.31) |
| エジェクター方式：型開き時、ロッド突き出し |
| エジェクター突出力/突出保持力kN(tf)：1.47(0.15)/0.88(0.09) |
| 取出し・整列ロボット仕様 |
| サイドエントリー取出し機 |
| X軸：サーボ・モーター90度反転装置 st＝400mm |
| 引抜き：エアー・シリンダー/ランナーチャック |
| ゲートカット装置 |
| X軸：サーボ・モーター特殊ヒートニッパーst＝100mm |
| Z軸：サーボ・モーター放射状型ランナーst＝100mm |
| O軸：ステッピング・モーター範囲＝350度 |
| 製品保持受渡し装置 |
| X軸：サーボ・モーターst＝160mm 製品保持エアーチャック 180度反転機能付 |
| 製品ストック装置 |
| X軸：サーボ・モーターst＝400mm |
| Y軸：サーボ・モーターst＝200mm 整列用3軸サーボ・ロボット |
| Z軸：サーボ・モーターst＝50mm |
| 本システムは成形されたレンズを取出し、ゲートカット後、トレーに整列する迄の一貫作業を自動化する機械です。 |
